地图可视化工具Folium教程

安装sudo pip3 install folium

1
2
Installing collected packages: branca, folium
Successfully installed branca-0.4.2 folium-0.12.1

作为 Python 的一个可视化工具包 Folium，它通过 Leaflet.js 的地图服务，可以在 Jupyter Notebook 上实现可视化的地理位置作图，制作各种各样精美的地图信息。它不仅可以针对某个经纬度进行地理位置的可视化操作，还能够根据实时的人群地理位置信息来构建静态与动态热力图，甚至还能够针对经纬度的数量来进行必要的聚类可视化。

Folium是建立在 Python 生态系统的数据整理 Datawrangling 能力和 Leaflet.js 库的映射能力之上的开源库。用 Python 处理数据，然后用 Folium 将它在 Leaflet 地图上进行可视化。Folium能够将通过 Python 处理后的数据轻松地在交互式的 Leaflet 地图上进行可视化展示。它不单单可以在地图上展示数据的分布图，还可以使用 Vincent/Vega 在地图上加以标记。这个开源库中有许多来自 OpenStreetMap、MapQuest Open、MapQuestOpen Aerial、Mapbox和Stamen 的内建地图元件，而且支持使用 Mapbox 或 Cloudmade 的 API 密钥来定制个性化的地图元件。Folium支持 GeoJSON 和 TopoJSON 两种文件格式的叠加，也可以将数据连接到这两种文件格式的叠加层，最后可使用 color-brewer 配色方案创建分布图。Folium可以让你用 Python 强大生态系统来处理数据，然后用 Leaflet 地图来展示。Folium内置一些来自 OpenStreetMap、MapQuest Open、MapQuest Open Aerial、Mapbox和Stamen 的地图元件(tilesets)，并且支持用 Mapbox 或者 Cloudmade API keys 来自定义地图元件。Folium支持 GeoJSON 和 TopJSON 叠加(overlays)，绑定数据来创造一个分级统计图(Choropleth map)。但是，Folium库绘制热点图的时候，需要联网才可显示。

1
class folium.Map(location=None, width='100%', height='100%', left='0%', top='0%', position='relative', tiles='OpenStreetMap', attr=None, min_zoom=0, max_zoom=18, zoom_start=10, min_lat=-90, max_lat=90, min_lon=-180, max_lon=180, max_bounds=False, crs='EPSG3857', control_scale=False, prefer_canvas=False, no_touch=False, disable_3d=False, png_enabled=False, zoom_control=True, **kwargs)

几个重要的参数：

location：经纬度，list 或者 tuple 格式，顺序为 latitude纬度, longitude经度
zoom_start：缩放值，默认为 10，值越大比例尺越小，地图放大级别越大
control_scale：Bool型，控制是否在地图上添加比例尺，默认为 False 即不添加
tiles：显示样式，默认 “OpenStreetMap”，也就是开启街道显示，剩下的样式如’Stamen Terrain’，‘Stamen Toner’。
crs：地理坐标参考系统，默认为 “EPSG3857”

1.地图绘制

绘制中国地图

1
2
3
4
import folium

chungkuo_map = folium.Map(location=[35,110])
chungkuo_map.save('index.html')

绘制世界地图

1
2
3
4
5
6
7
8
import folium

#print(folium.__version__)

# define the world map
world_map = folium.Map()
# save world map
world_map.save('test_01.html')

绘制市级地图

改变地图显示也就是改变显示的经纬度和缩放比例，省级、市级、县级用法相似，这里举一个市级的例子为例，如北京市：

1
2
3
4
5
6
7
8
import folium
import webbrowser

# 定义南京地图
city_map = folium.Map(location=[32, 119], zoom_start=10)
# save map
city_map.save('test1.html')
webbrowser.open('test1.html')         #直接调用浏览器打开

2. 在地图上标记

普通标记

添加普通标记用 Marker，可以选择标记的图案。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
import folium

bj_map = folium.Map(location=[39.93, 115.40], zoom_start=12, tiles='Stamen Terrain')

folium.Marker(
    location=[39.95, 115.33],
    popup='Mt. Hood Meadows',
    icon=folium.Icon(icon='cloud')
).add_to(bj_map)

folium.Marker(
    location=[39.96, 115.32],
    popup='Timberline Lodge',
    icon=folium.Icon(color='green')
).add_to(bj_map)

folium.Marker(
    location=[39.93, 115.34],
    popup='Some Other Location',
    icon=folium.Icon(color='red', icon='info-sign')    # 标记颜色  图标
).add_to(bj_map)

bj_map.save('test_04.html')

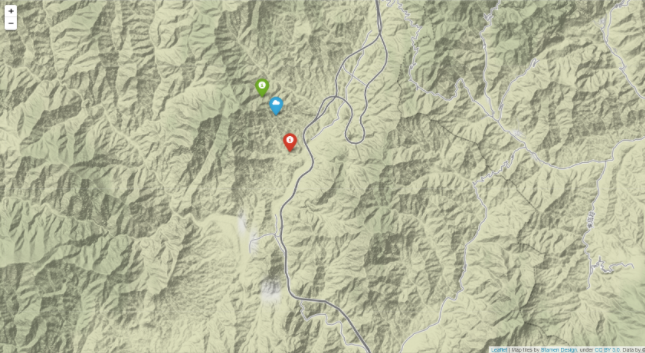

结果如下：

圆形标记

添加圆形标记用 Circle 以及 CircleMarker

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
import folium

bj_map = folium.Map(location=[39.93, 116.40], zoom_start=12, tiles='Stamen Toner')

folium.Circle(
    radius=200,
    location=(39.92, 116.43),
    popup='The Waterfront',
    color='#00FFFF',   # 颜色
    fill=False,        # 填充
).add_to(bj_map)

folium.CircleMarker(
    location=(39.93, 116.38),
    radius=50,   # 圆的半径
    popup='Laurelhurst Park',
    color='#FF1493',
    fill=True,
    fill_color='#FFD700'
).add_to(bj_map)

bj_map.save('test_05.html')

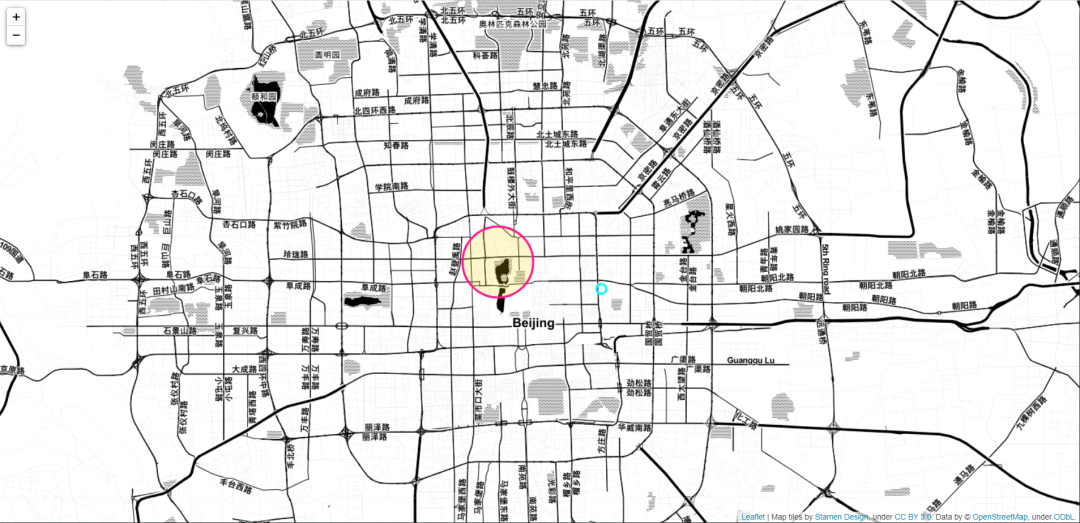

结果如下：

动态放置标记

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
import folium

dynamic_tagging = folium.Map(
    location=[46.8527, -121.7649],
    tiles='Stamen Terrain',
    zoom_start=13
)

folium.Marker(
    [46.8354, -121.7325],
    popup='Camp Muir'
).add_to(dynamic_tagging)

dynamic_tagging.add_child(folium.ClickForMarker(popup='Waypoint'))
dynamic_tagging.save('test_06.html')

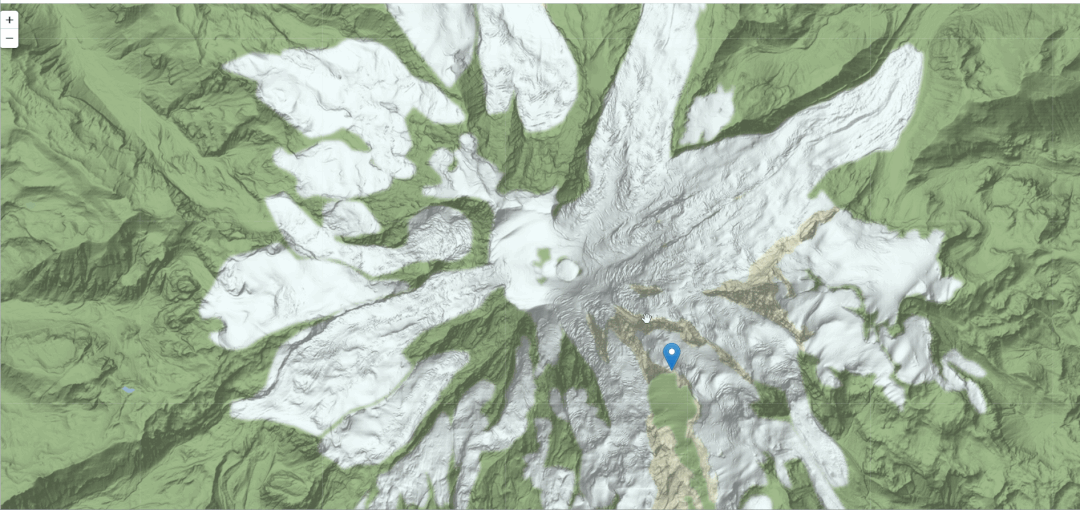

结果如下：

更多详细使用可以参考官方文档：http://python-visualization.github.io/folium/quickstart.html[2]

显示经纬度

1
2
3
4
5
6
7
8
9
import folium

coordinate_orchard_road = [1.304247, 103.833264]

city_map = folium.Map(location=coordinate_orchard_road, zoom_start=11)

city_map.add_child(folium.LatLngPopup())

city_map.save('图片/test1.html')

显示特定几何形状

3、实战案例

以将停车场地理位置数据可视化在地图上示例，熟悉 folium 地图可视化的使用。

1. 获取经纬度数据

停车场地理位置数据来源于网络，数据真实可靠，下面先利用 Python 爬虫获取数据

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
#数据来源：http://219.136.133.163:8000/Pages/Commonpage/login.aspx

import requests
import csv
import json
import logging

headers = {
    'X-Requested-With': 'XMLHttpRequest',
    'User-Agent': 'Mozilla/5.0 (Windows NT 10.0; WOW64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/65.0.3325.181 Safari/537.36'
}
logging.basicConfig(level=logging.INFO, format='%(asctime)s - %(levelname)s: %(message)s')
url = 'http://219.136.133.163:8000/Pages/Commonpage/AsyGetData.asmx/GetParkList'
s = requests.session()
s.get(url, headers=headers)
for i in range(1, 318):
    data = {
        'cp': str(i),
        'ps': '10',
        'kw': '',
        'lon': 'undefined',
        'lat': 'undefined',
        'type': 'undefined'
    }
    url = 'http://219.136.133.163:8000/Pages/Commonpage/AsyGetData.asmx/GetParkList'
    # post提交表单数据
    res = s.post(url, data=data, headers=headers)
    # 重新设置编码
    res.encoding = 'utf-8'
    # str转json  便于提取数据
    result = json.loads(res.text)['Result']
    for j in result:
        park_name = j['ParkName']
        Lon = j['Longitude']
        Lat = j['Latitude']
        with open('parkings.csv', 'a+', newline='', encoding='gb18030') as f:
            f_csv = csv.writer(f)
            f_csv.writerow([park_name, Lon, Lat])
            logging.info([park_name, Lon, Lat])

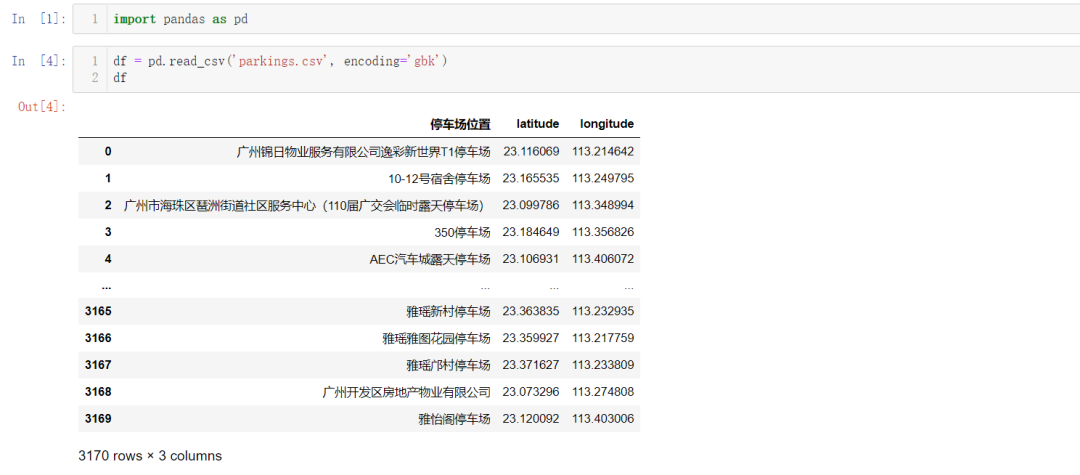

结果如下：

共有 3170 个停车场地理位置数据

2. folium地图可视化

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
import pandas as pd
import folium

# 读取csv数据
data = pd.read_csv('parkings.csv', encoding='gbk')
# 传入纬度和经度数据
park_map = folium.Map(location=[data['latitude'].mean(), data['longitude'].mean()], zoom_start=10, control_scale=True,)
# 实例化 folium.map.FeatureGroup 对象
incidents = folium.map.FeatureGroup()
for name,row in data.iterrows():
    incidents.add_child(
        folium.CircleMarker(            # CircleMarker表示花圆
            (row["latitude"], row["longitude"]),   # 每个停车场的经纬度坐标
            radius=7,                   # 圆圈半径
            color='#FF1493',            # 标志的外圈颜色
            fill=True,                  # 是否填充
            fill_color='#00FF00',       # 填充颜色
            fill_opacity=0.4            # 填充透明度
        )
    )

park_map.add_child(incidents)
park_map.save('park_map1.html')

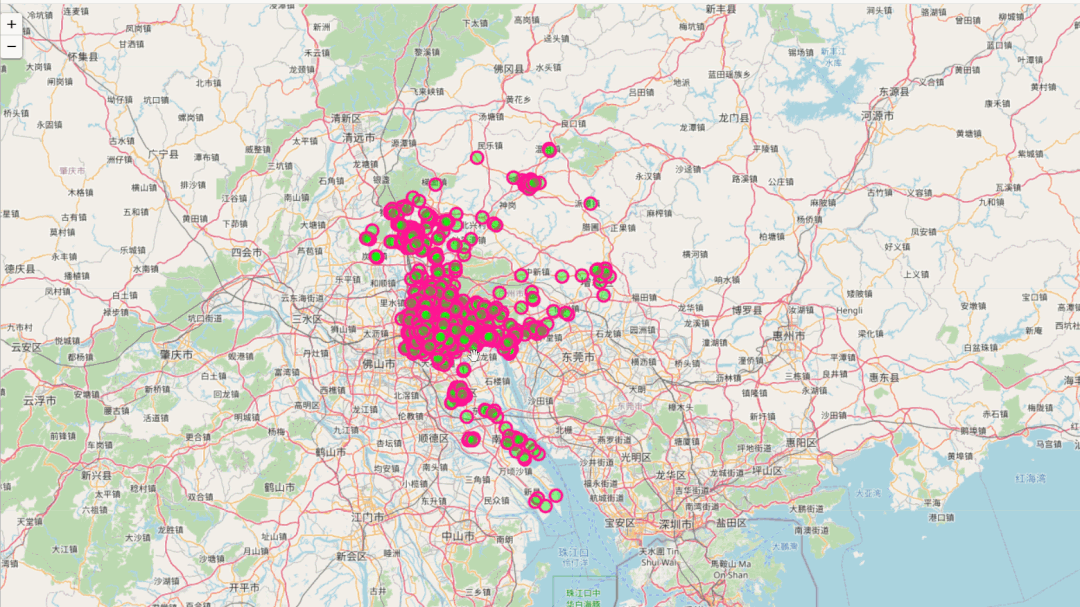

效果如下：

这样看起来有点乱，下面我们来统计一下各个局域的停车场数量

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
import pandas as pd
import folium
from folium import plugins

data = pd.read_csv('parkings.csv', encoding='gbk')
park_map = folium.Map(location=[data['latitude'].mean(), data['longitude'].mean()], zoom_start=10, control_scale=True,)
marker_cluster = plugins.MarkerCluster().add_to(park_map)

for name,row in data.iterrows():
    folium.Marker(location=[row["latitude"], row["longitude"]]).add_to(marker_cluster)
park_map.save('park_map2.html')

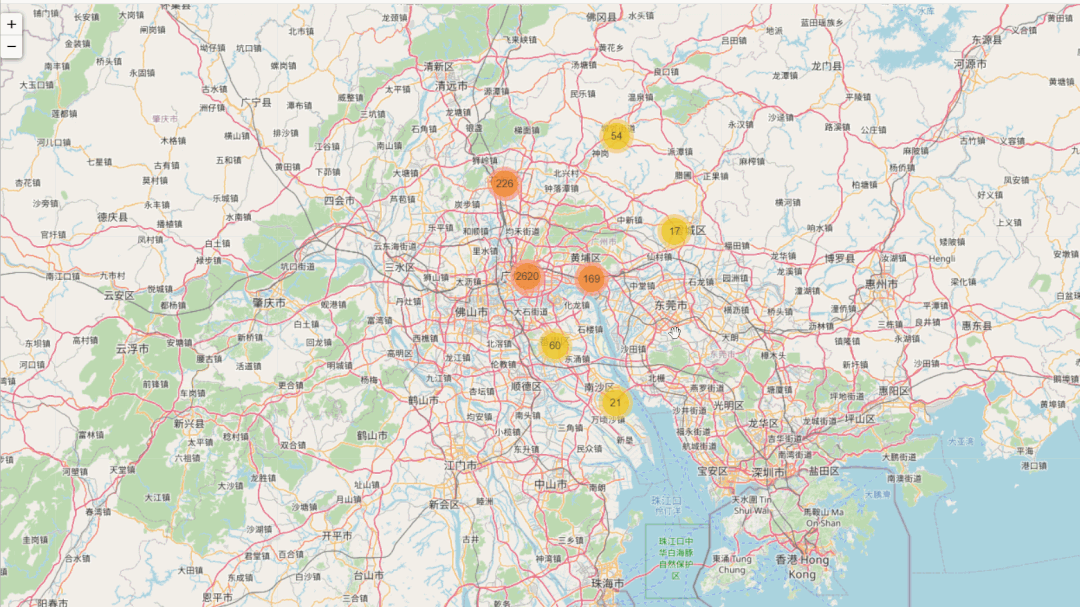

效果如下：

这样能对各个局域停车场的数量在地图上进行统计，将图不断放大以后，还可以显示每个停车场的具体位置，非常方便。

[1]Python绘制地图神器folium入门: https://blog.csdn.net/weixin_38169413/article/details/104806257

[2]http://python-visualization.github.io/folium/quickstart.html

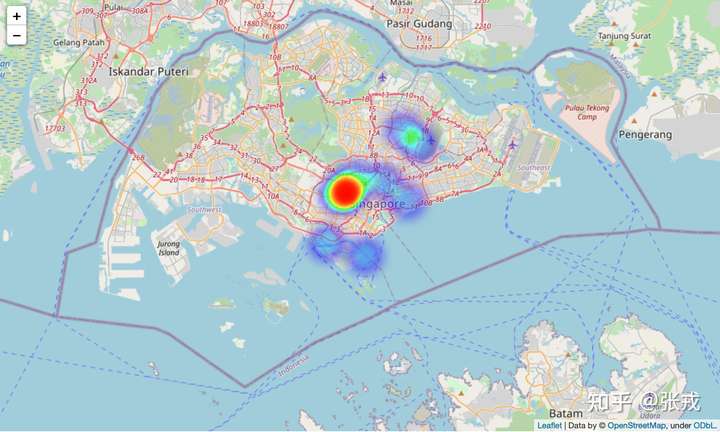

热力图

在实际使用经纬度信息的时候，通常来说会针对某个 APP 或者多款 APP 的实时经纬度信息来获取路况的拥挤程度，景区的人流量等信息，在这种情况下，就可以做出热力图。通过实时的热力图信息，我们可以获得相应的人流量信息进行必要的数据分析工作。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
import folium
import numpy as np
from folium.plugins import HeatMap

coordinate_orchard_road = [1.304247, 103.833264]
# define the city map
city_map = folium.Map(location=coordinate_orchard_road, zoom_start=11)

# 构建随机数据
data = (np.random.normal(size=(10, 3)) * 0.03 * np.array([[1, 1,1]])+np.array([[coordinate_orchard_road[0],coordinate_orchard_road[1], 1]]) ).tolist()

city_map.add_child(HeatMap(data=data))

city_map.save('test1.html')

除了单张图的热力图之外，Folium 还能够计算一段时间的连续热力图信息。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
import folium
import numpy as np
from folium.plugins import HeatMapWithTime

coordinate_orchard_road = [1.304247, 103.833264]
# define the city map
city_map = folium.Map(location=coordinate_orchard_road, zoom_start=11)

# 使用numpy建立初始数据
initial_data = (np.random.normal(size=(200, 2)) * np.array([[0.02, 0.02]])+np.array([coordinate_orchard_road]))
# 建立连续的数据
data = [initial_data.tolist()]
for i in range(20):
	data.append((data[i] + np.random.normal(size=(200, 2))*0.001).tolist())

#显示连续的热力图

city_map.add_child(HeatMapWithTime(data=data))

city_map.save('test1.html')

经纬度点的聚类

除了热力图能反映人流量的信息，基于地理位置的聚类算法同样能够反映一个地区的拥挤程度，Folium 的 MarkerCluster() 函数可以对一个区域中的点来做聚类，在地图中可以放大和缩小，从而知道局部最拥挤的点在哪里了，最稀疏的区域是哪里。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
import folium
import numpy as np
from folium.plugins import MarkerCluster

coordinate_nus = [1.296202,103.776899]
coordinate_orchard_road = [1.304247, 103.833264]
# define the city map
city_map = folium.Map(location=coordinate_orchard_road, zoom_start=11)

# 经纬度的聚类
#在NUS经纬度附近随机生成100个点
data = (np.random.normal(size=(100, 2))  * np.array([[0.001, 0.001]]) +np.array([coordinate_nus]))

# create a mark cluster object

marker_cluster = MarkerCluster().add_to(city_map)

#将这些经纬度加入聚类

for element in data:
	folium.Marker(location=[element[0], element[1]],icon=None).add_to(marker_cluster)

# add marker_cluster to map
city_map.add_child(marker_cluster)

city_map.save('test1.html')
